一、裝置概述:
ZD-CRH微機消諧裝置适用于0.38kV～66kV中性點不接地的電力系統，采用高性能16位微處理器作為檢測、控制的核心元件,不但可以迅速消除鐵磁諧振，還可以對過電壓、單相接地作出指示，大屏幕漢字液晶顯示，性能穩定、抗幹擾能力強。
二、産品特點：
◎适用于0.38kV～66kV中性點不接地的電力系統；
◎無需整定和調試，開機後自動進入運行狀态，維護量小；
◎自動顯示、記錄鐵磁諧振發生時間及相關參數（諧振頻率、幅值），且故障信息存儲掉電不丢失；
◎自動區分鐵磁諧振、過電壓、單相接地故障，可報警繼電器接點輸出；
◎适用于各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）；
◎具有雙切換保護功能，當裝置的消諧系統出現故障時，迅速将PT開口三角斷開并啓動備用系統，同時前面闆有報警指示；
◎可加語音報警功能方便用戶使用；
◎采用大屏幕漢字液晶，顯示直觀，清晰，使用方便。
三、技(jì )術指标：
◎工作電源：AC110～250V，50～60Hz或DC110～250V，功耗小于15W；
◎環境溫度：-20～+50℃；環境濕度：不大于90%RH；
◎可帶1～4段母線；

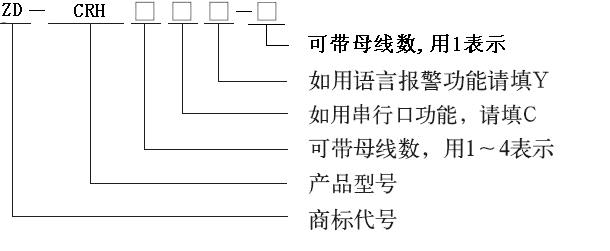

◎型号說明
◎可消除諧振頻率：17Hz（1/3分頻）25Hz（1/2分頻）；
50Hz（工頻）150Hz（3倍頻）；
◎可存儲20重故障信息供追憶和顯示，而且掉電不丢失；
◎遠動輸出：分并行和串行通訊（RS232、RS422、RS485）方式；
◎外報警：以接點閉合方式輸出或語言報警輸出；
四、裝置的工作原理
本裝置采用16位單片機作為核心元件，對PT開口三角電壓（即零序電壓）進行循環檢測。當系統出現故障時，裝置開始對開口三角電壓進行數據采集。經過分析、計算，判斷出當前的故障狀态。如果出現某種頻率的鐵磁諧振，CPU立即發出指令使可控矽導通，讓鐵磁諧振在強大的阻尼下迅速消失。鐵磁諧振消除後，CPU作相應記錄、存貯，并自動報警、顯示有關諧振信息，包括發生時間、頻率、幅值等，可控矽恢複到阻斷狀态。
如果是過電壓或單相接地,裝置會自動區分顯示和報警，并記錄、存貯有關故障信息。
