1.裝置概述
我公司生産的ZD－MDXH系列小電流系統接地微機選線裝置采用16位單片機進行分析判斷。其原理利用了小電流系統發生單相接地時零序電流“相對幅值”與“相對相位”的關系，放棄了以往裝置的“絕對整定值”概念從而克服了系統運行方式多變、接地電流小而引起的誤判，當系統發生單相接地時可迅速、準确地判斷出故障線路号。
2.裝置的特點與主要技(jì )術指标
2.1特點:
2.1.1可增加消諧功能能迅速消除鐵磁諧振，并判明其頻率及幅值；
2.1.2分析速度快。被測線路出現接地故障時，能在1秒内得出分析結果。
2.1.3可自動存儲12重接地故障信息和20重諧振信息（加消諧功能時）
2.1.4可加語言報警功能，直接報出故障線路名稱，方便用戶使用；
2.1.5采用大屏幕液晶以漢字方式直接顯示接地線路号或名稱；
2.1.6具有跳閘功能：當線路發生單相接地，需要驅動跳閘時,本裝置可使跳閘輸出接點閉合驅動跳閘（接點容量為DC220V5A）；
2.2适用範圍：本裝置适用于0.38kV～66kV中性點不接地或經消弧線圈接地以及中性點經電阻接地的電力系統。并且無論是金屬性接地、還是電阻性接地均能準确的選出接地線路号，而不受出線形式（架空線和電纜線）限制。
2.3技(jì )術指标
2.3.1出線配置：12路、28路、36路、44路、60路；
2.3.2遠動輸出：串行通訊方式RS232、RS422和RS485供用戶選擇；
2.3.3接地外報警接點輸出：常開接點DC220V/0.5A；
2.3.4工作電源：AC100V～250V50Hz±1；
2.3.5環境溫度：－10～+40℃（特殊要求可做到-40～+85℃）；
2.3.6環境濕度：不大于90%RH；
2.3.7.裝置靈敏度：零序電壓達到5V(通常設定在30V)以上、零序電流超過３mA時，即可啓動裝置準确選線。

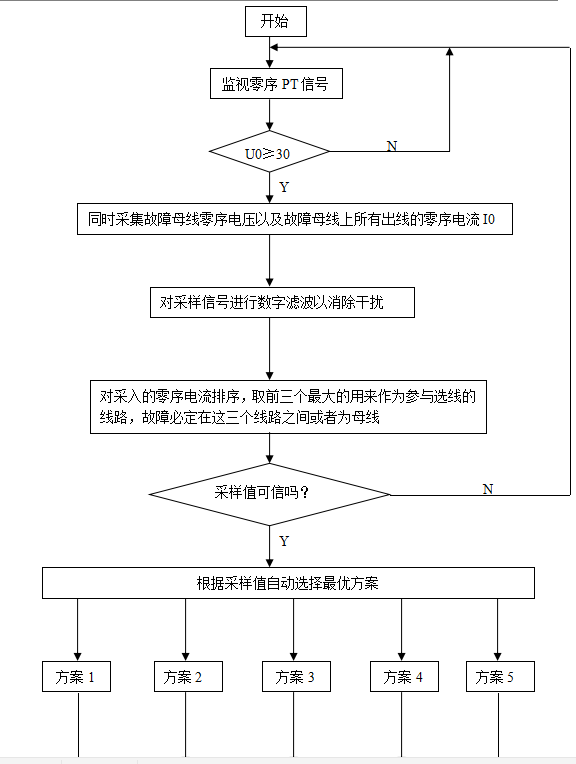

3.裝置的工作原理
