一、産品特性
1、具有動态模拟指示
2、高壓帶電指示采用無源型設計
3、随時監測環境溫濕度，具有自動加熱除濕功能
二、産品簡介
ZDK-800-3系列開關櫃微機顯控裝置是安徽中電電氣有限公司依據開關櫃成套的發展而自行設計的一種新型電氣裝置。該産品适用于供電系統中各種3~35KV戶内開關櫃，具有一次動态模拟圖、高壓帶電顯示、斷路器分、合閘狀态指示、接地開關狀态指示、手車位置指示、帶電閉鎖及缺相報警、RS485遠程通訊接口、開關櫃内環境溫濕度檢控及故障監測以及櫃内照明等多種功能。産品内部元件均采用進口工業級品牌，具有穩定可靠、壽命長、抗幹擾強等優點。線路闆采取了防潮、防腐蝕處理，可用于各種惡劣環境。産品設計人性化，安裝簡單快捷，隻需一次開孔。
三、技(jì )術指标
1．工作電源：AC220V
2．環境溫度：-10℃-50℃相對濕度：≤95%RH
3．功耗：<10W
4．介質強度：≥AC220V
5．絕緣強度：≥100M?,500V
6．隔離耐壓：ＡC2000V漏電流0,5Ma1分鍾
7．沖擊耐壓：５KV(峰值)1.２／50?s
8．抗電磁幹擾性能：符合?EC255-22标準規定
9．脈沖幹擾：能承受?EC255-22-1規定衰減震蕩脈沖幹擾
10．電磁場輻射：能承受?EC255-22-３規定輻射幹擾
11．快速瞬變幹擾：能承受?EC255-22-４規定三級瞬變幹擾
12．能承受一級震動響應，一級沖擊響應
四、主要功能
一、狀态模拟顯示
1手車位置指示
手車處于工作位置時，對應的紅色垂直模拟條發光，顯示手車處于工作位置。
手車處于試驗位置時，對應的綠色水平模拟條發光，顯示手車處于試驗位置。
2斷路器狀态指示
斷路器合閘時，對應的紅色垂直模拟條發光。
斷路器分閘時，對應的綠色模拟條發光。
3接地開關位置指示
接地開關閉合時，對應的紅色垂直模拟條發光。
接地開關分閘時，對應的綠色模拟條發光。
4彈簧儲能指示
彈簧已儲能時，紅色儲能指示燈亮。
彈簧未儲能時，綠色儲能指示燈亮。
5手動照明
按動面闆的照明鍵，則櫃内照明燈可開啓，再按一次則可關閉。
二、高壓帶電指示
2.1高壓帶電指示：通過高壓帶電傳感器将A、B、C三相引線接入，可顯示A、B、C三相帶電指示燈亮。
2.2高壓帶電閉鎖：當A、B、C三相任意一相帶電時，高壓閉鎖指示紅燈亮。三相全不帶電時，高壓解鎖指示綠燈亮。
2.3高壓缺相報警：當A、B、C三相中任意一相或兩相帶電時，缺相報警指示紅燈亮，當三相全部不帶電或三相全部帶電時缺相報警指示紅燈熄滅。
三、溫濕度控制指示
3.1加熱1、2指示，當第1路啓動加熱時，加熱1指示紅燈亮；當第2路啓動加熱時，加熱2指示紅燈亮。
3.2風扇指示，當啓動風扇時，風扇指示綠燈負載輸出均可能為手動動作，請點按手動加熱按鈕或手動排風按鈕以确認加熱或排風為手動動作狀态。
3.4傳感器斷線指示，當第1路的溫濕度傳感器有任一斷線時，傳感器斷線1指示紅燈亮。當第2路的溫濕度傳感器有任一斷線時，傳感器斷線2指示紅燈亮。
3.5負載斷線指示，當第1路啓動的加熱或風扇問路中無電流流過時，負載斷線1指示紅燈亮；當第2路啓動的加熱或風扇問路中無電流流過時，負載斷線2指示紅燈亮。
注意：加熱1、2，排風，如進入手動動作狀态将不會自動返回，請勿長時間使用，否則可能引起發生嚴重安全事故。
3.6溫濕度控制功能
⑴啓動加熱：當環境溫濕≤5℃濕時，或當環境濕度≥85﹪RH時，或點按“手動加熱”控制按鈕時，啓動加熱。
⑵退出加熱：在自動模式下，如為溫度啓動加熱則環境溫度上升至≥13℃，如為濕度啓動加熱則環境濕度下降至≤75﹪RH時，在自動模式下，如為溫度、濕度同時啓動加熱則環境溫度上升至≥13℃，并且環境濕度下降至≤75﹪RH時，在手動模式下，再次點按“手動加熱”控制按鈕時，退出加熱。
⑶啓動排風：當環境溫度≥40℃時，或點按“手動排風”控制按鈕時，啓動風扇。
⑷停止排風：在自動模式下，環境溫度下降至≤25℃時，在手動模式下，再次點按“手動排風”控制按鈕時，停止排風。
⑸手動加熱：需要動手加熱時，點按“手動加熱”按鈕，加熱器1、2都開始加熱，手動指示燈亮；再次點按“手動加熱”按鈕，停止1、2路手動加熱并轉到自動控制狀态，并且手動指示燈熄滅（如此時未進行手動排風。
⑹手動排風：需要手動排風時，點按“手動排風”按鈕，風扇都開始排風，手動指示燈亮；再次點按“手動排風”按鈕，停止手動排風并轉到自動控制狀态，并且手動指示燈熄滅（如此時未進行手動加熱）。
⑺傳感器斷線：當第1路的溫濕度傳感器有任一斷線時，傳感器斷線動作并且S1指示紅燈亮；當第2路類同。
⑻負載斷線：當第1路啓動的加熱或風扇回路中無電流流過時，負載斷線觸點閉合并且負載斷線1指示紅燈亮；當第2路類同。
四、通訊功能
支持遠方查詢開關量狀态
通訊方式：RS485
通訊規約：MODBUS-RTU

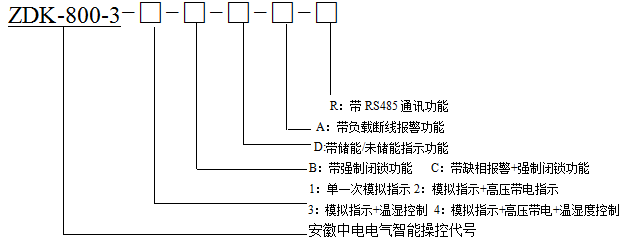

五、産品型号
