一、概述
高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚至有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主開發設計的集中采集測溫系統采用無線電波進行信号傳輸。傳感器安裝在高壓設備上，與接收設備之間無電氣連接，一台接收主機就可采集198個測溫點的數據，因此該系統解決了高壓設備接點運行溫度不易實時在線監測的難題。
集中采集測溫系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每台高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備标準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。
二、集中采集測溫系統結構

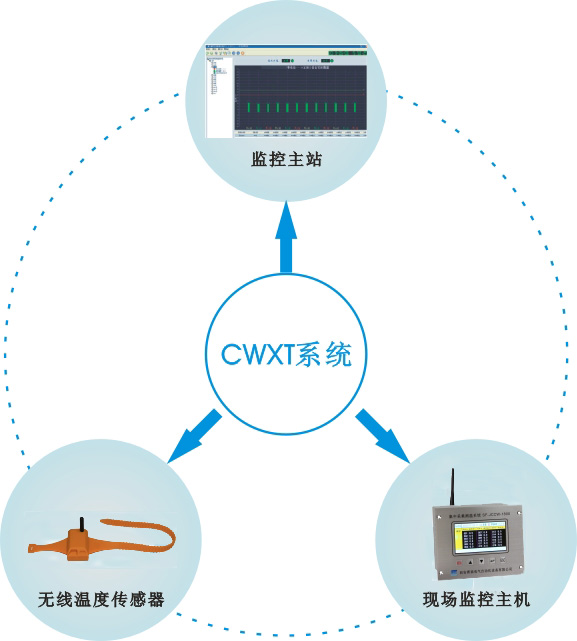

2.1集中采集測溫系統結構圖
主要功能：
技(jì )術參數;
2.無線溫度傳感器
無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如高壓開關櫃内的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信号調制放大、邏輯控制電路、無線調制接口等組成（如下圖所示）。傳感器将采集到的溫度信号通過無線網絡發送到無線式溫度監測儀。
