一、概述：
ZD-SVG系列低壓靜止無功發生裝置是柔性交流輸電技(jì )術在無功補償領域應用的較新成果,該裝置是以三相大功率變流器為核心，其輸出電流通過電抗器接入系統，與系統保持同頻、同相，通過調節其輸出電流相位與系統電流相位的關系來确定輸出功率是容性無功或者感性無功該裝置在快速連續的補償調整系統無功功率的同時，還可以改善三相不平衡、消除電壓波動和閃變、抑制諧波污染等。該産品廣泛應用于冶金、汽車制造、港口、機械制造等領域如電弧爐、點焊機、門機、沖壓機、軋機、沖床等沖擊性負載。

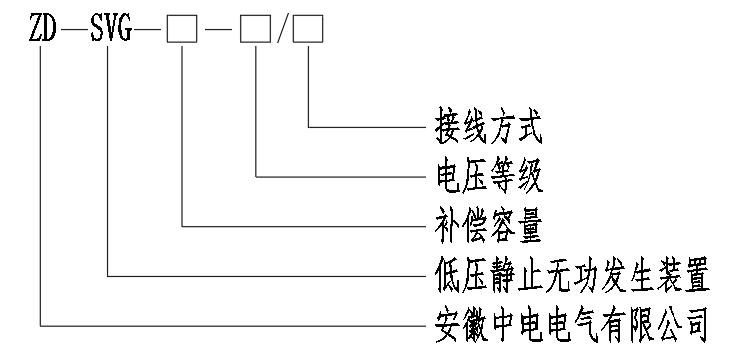

二、型号說明：
三、産品技(jì )術特點：
1、采用模塊化設計，各模塊單元可單獨或同時補償無功、三相不平衡治理；
2、控制電網電壓波動和閃變能力較強；
3、采用PWM交錯技(jì )術，自身諧波極低；
4、響應速度快，小于5ms；
5、無級調節，可以一直保證穩定在目标PF；
6、适用于諧波較大的場合；
7、不會發生過補或者欠補，可以有效穩定系統電壓；
8、采用有源型補償電路，補償容量基本不受系統電壓影響，在各種工況下均可以提供充足的補償容量。
