一、概述
ZD-HSVG系列高壓動态無功補償裝置，以多片DSP+FPGA為控制核心，采用瞬時無功理論控制技(jì )術、FFT快速諧波計算技(jì )術、大功率IGBT驅動技(jì )術，以高可靠性、易操作、高性能為設計目标，能夠快速連續地提供容性或感性無功功率，實現恒考核點無功功率、恒考核點電壓和恒考核點功率因數，以及綜合補償等多種控制模式。。将中小容量的SVG産品安裝在某些特殊負荷（如電弧爐、中頻爐、精煉爐）附近，可以顯著地改善負荷與公共電網連接點處的電能質量，例如提供功率因數、平衡三相電壓、抑制電壓閃變和電壓波動、治理諧波污染等。

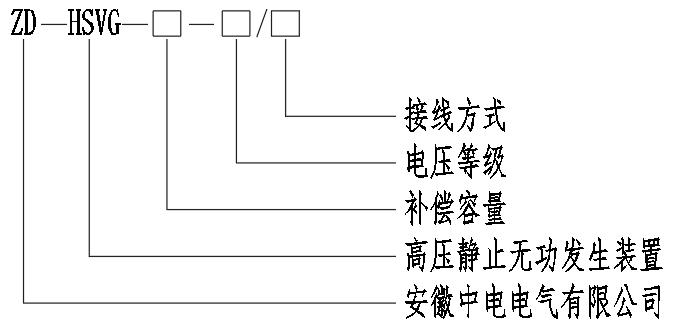

一、産品型号：
三、産品技(jì )術特點：
1、主電路采用IGBT組成的H橋功率單元鏈式串聯結構，每相由多個相同功率單元組成，整機輸出由PWM波形疊加而成的階梯波，逼近正弦，經輸出電抗濾波後正弦度良好。
2、保護功能齊全，具有過壓、欠壓、過流、單元過熱、不均壓等保護，并能實現故障瞬間的波形錄制，便于确定故障點，易維護，運行可靠性高
3、人機界面友好顯示，對外通訊提供了RS485等接口，采用标準Modbus通訊協議。除具有實時數字量及模拟量的顯示、運行曆史事件記錄、曆史曲線記錄查詢、單元狀态監控、系統信息查詢、曆史故障查詢等功能外，還具有送電後系統自檢、一鍵開停機、分時控制、示波器（AD通道強制錄波）、故障瞬間電壓/電流波形記錄等特色功能。
4、設計包含與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。
