1、概述
ZDGK大電流快速開斷裝置是一種具有超速開斷短路電流能力的開關裝置，能在極短時間内把發生的故障的短路電流在1/4T之前，未達到第一個峰值前開始動作限流，在半個周波時間内将短路電流安全斷開，從而起到限制短路電流，保護電力設備的作用。裝置分為可恢複型與不可恢複型兩種。符号表示為：
2、不可恢複型工作原理

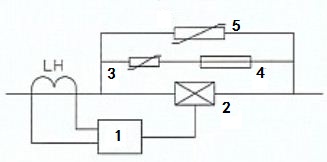

圖1原理圖
1、控制器2、高速隔斷器3、壓敏電阻4、特種熔斷器5、限壓器
在電氣上壓敏電阻和特種熔斷器串聯後再與高速隔離器及限壓器并聯。在系統正常運行時，由于壓敏電阻的開通電壓為100V左右，而高速隔離器的電阻很小，因此母線電流全部流過高速隔離器。當系統發生短路時，暫态電流傳感器将檢測到的短路電流信号送到控制器，由控制器對信号進行分析處理。若短路電流超過整定值，控制器将發出點火信号，使高速隔離器中的執行元件點火，利用微型火工部件，将隔離器在不到800微秒内斷開。在隔離器開斷過程中，兩端電阻迅速增大，當其兩端電壓達到100V時，故障電流轉移至特種熔斷器中，特種熔斷器在3毫秒内熔斷，并建立足夠的的弧壓，其弧壓使限壓器開通，吸收磁能，并把開斷時産生的過電壓限制在允許範圍内。

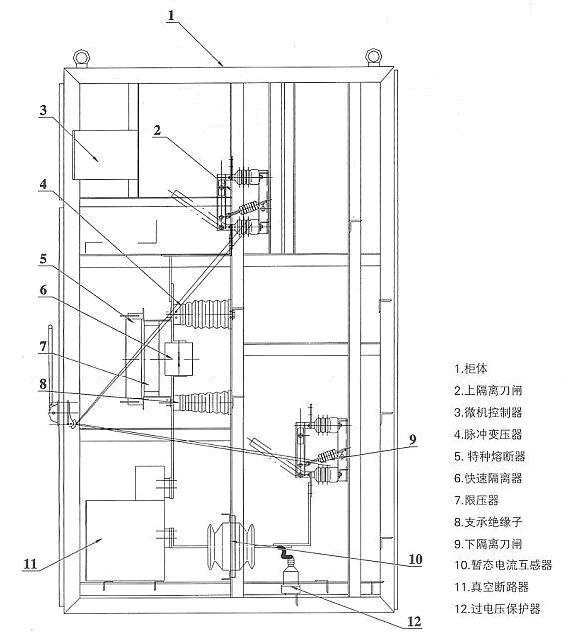

短路電流的峰值在半個周波被限制到預期短路電流峰值的20%-50%，短路電流的持續時間約為2-5毫秒，保護了主設備免受損壞。基本組成如圖所示：
3、不可恢複型産品特點
3．1火工部件材料經過純化處理，保持期更長，耐機械沖擊性較高，安全性能達到可靠保證；
3．2采用高壓點火，隔離器開斷速度更快，且抗幹擾性能更好，極大地提高了裝置的可靠性能；
3．3設置100V的壓敏電阻，不用考慮限流器組件之間的分流以及運行中接觸電阻的變化，避免因特種熔斷器中流過的電流過大而發生誤動現象；
3．4額定電流大可做到4500A,開斷可達200KA；
3．5快速限流能力強；
3．6開斷過程中不會對系統産生危害的過電壓；
3．7故障能量很小，使短路電流對電力系統的破壞力大大降低，較大限度保護了電力主設備。
4、可恢複型基本組成

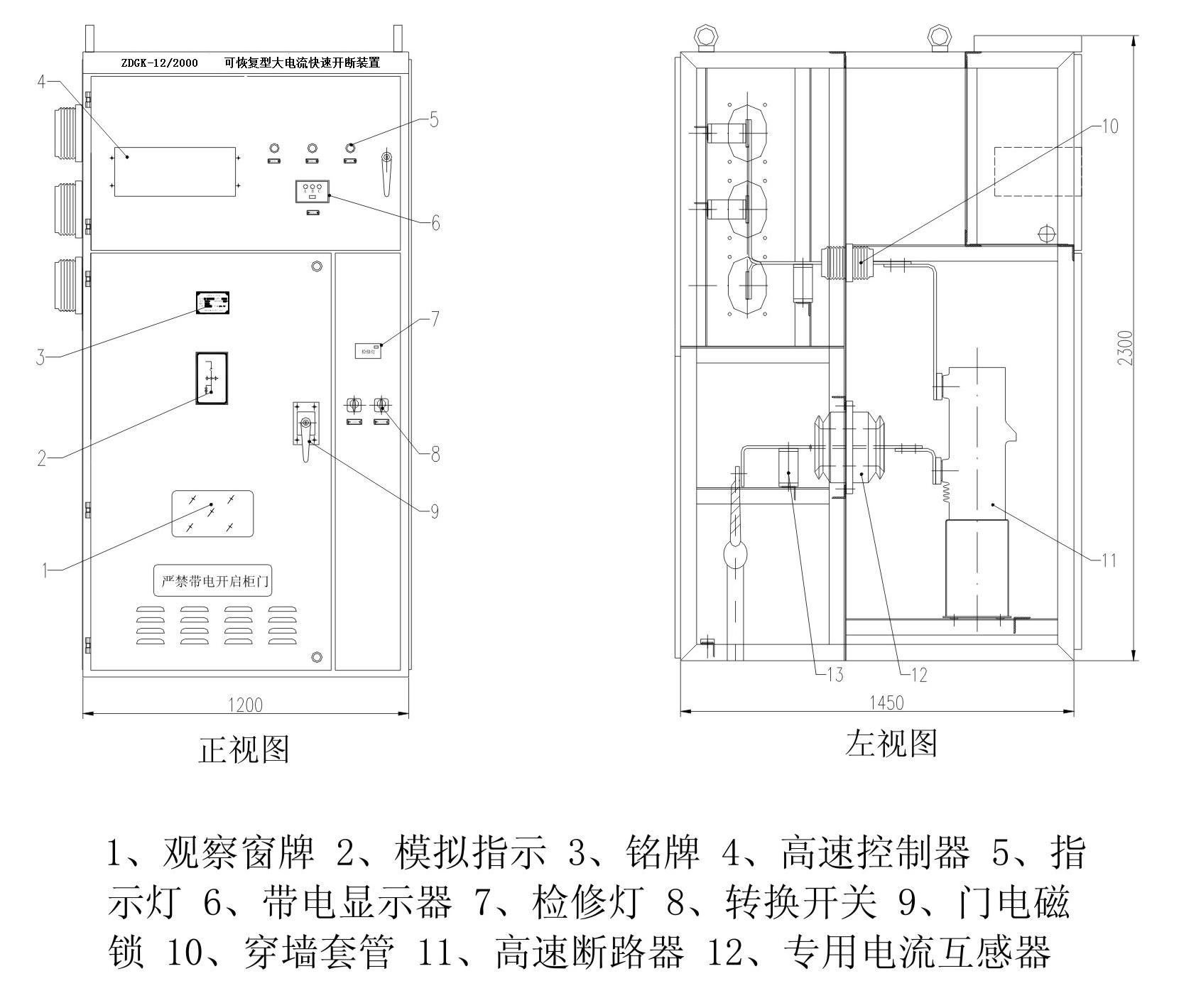

可恢複型大電流快速開斷裝置主要由高壓快速斷路器、高速控制器和高壓暫态電流互感器組成，可适用于額定電流為3150A開斷電流100KA及以下的系統中使用，如圖所示。
5、可恢複型産品特點
5．1高速斷路器采用的是永磁操作機構，分相控制。真空管采用的是寶光管。實現了可靠性高、穩定性強、壽命長等特點。
5．2高速控制器采用的是美國Lattice公司的大規模可編程器件，速度可達ns級。控制器采用的是三套相同的獨立測控單元，已實現三選二的功能。當電流幅值和變化率超過整定值時，以表決方式判斷發出分斷信号。
5．3高壓暫态電流互感器采用的是暫态抗飽和的鐵芯，保證20倍額度電流情況下，二次信号不飽和、不滞後。

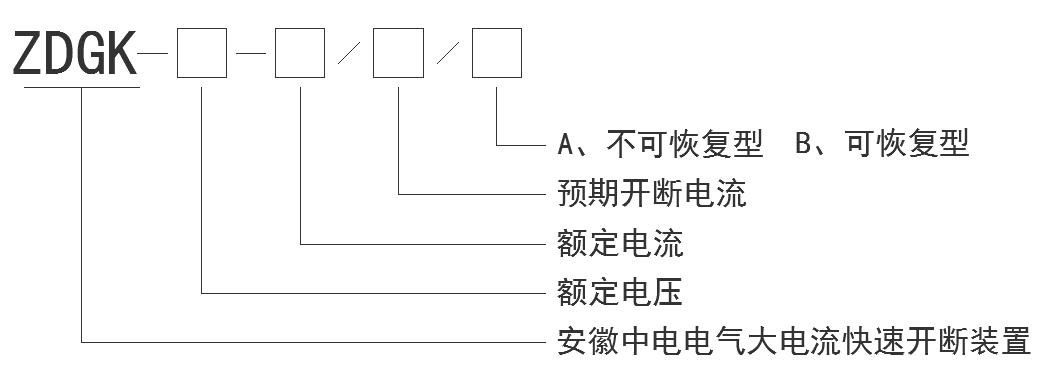

6、産品型号
7、主要技(jì )術參數
7．1額定電壓（KV）3.67.2122440.5
7．2額定電流（KA）1.001.252.003.154.50
7．2預期開斷電流（KA）4063100200
